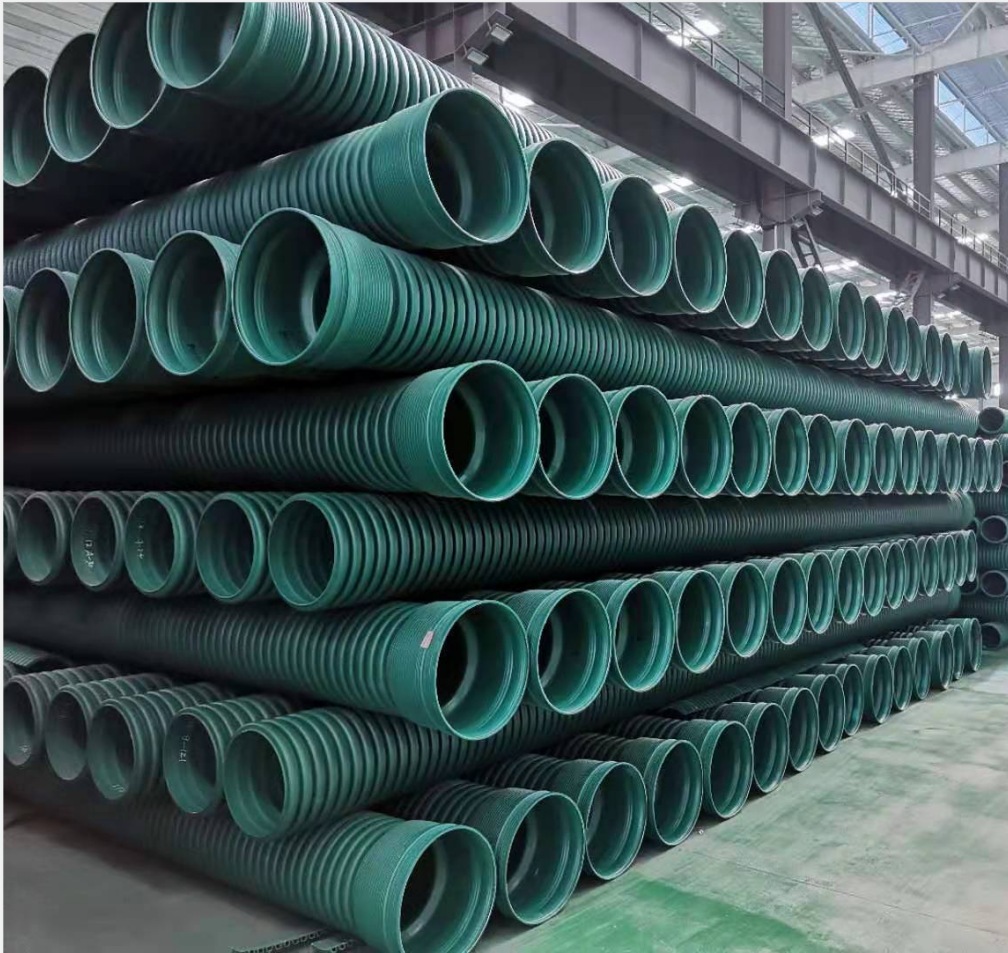

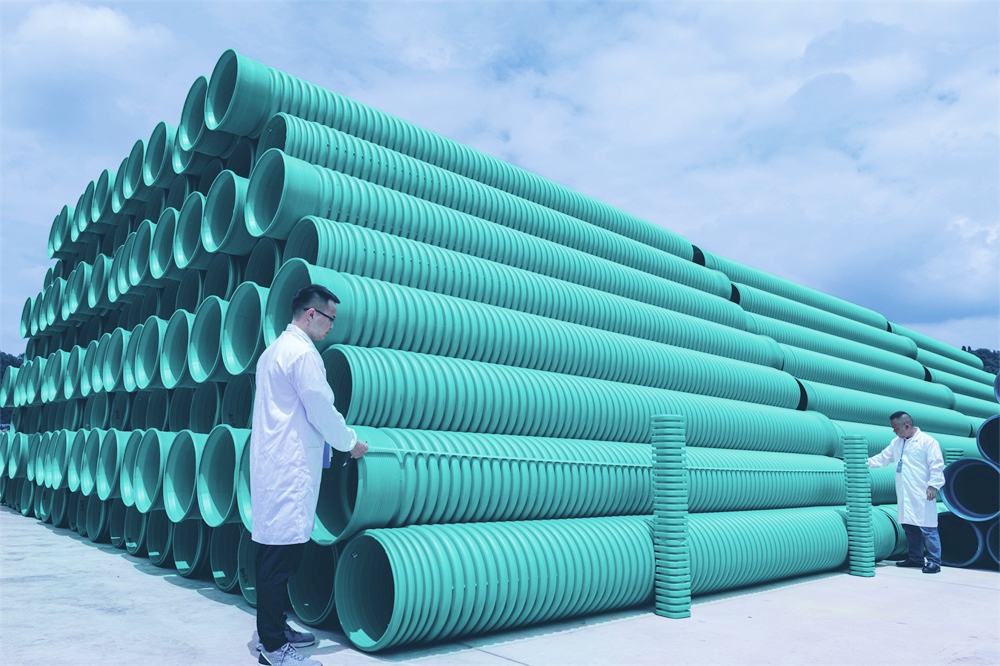

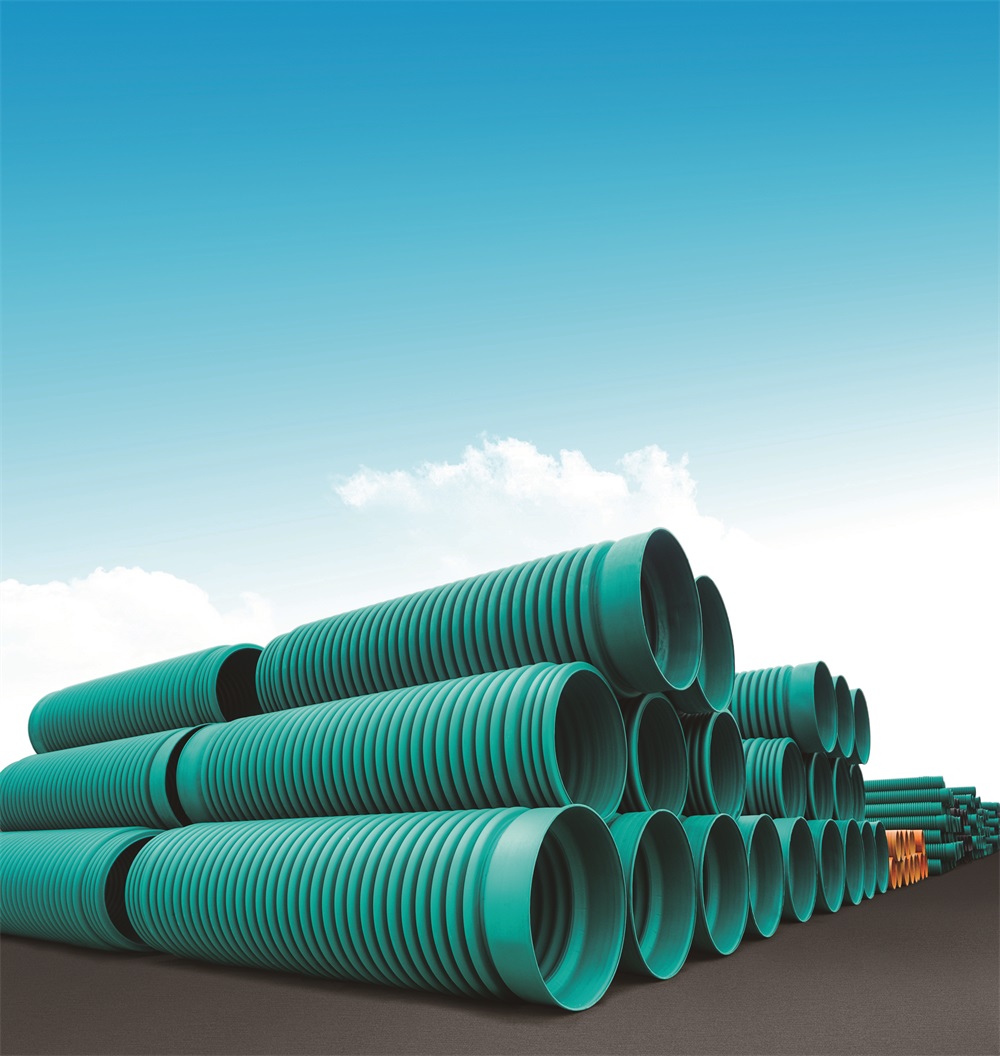

纳米改性高密度聚乙烯(MUHDPE)合金排水管
MUHDPE合金管
一 、产品简介：纳米改性高密度聚乙烯（MUHDPE）合金排水管先经改性造粒制得专用料，经全自动高速MUHDPE合金排水管生产线挤出成型。该专用料采用高密度聚乙烯树脂为主要成份，并加入适量的无机纳米粒子、高分子量共聚增容剂、通过往复式单螺杆挤出机改性造粒而成，具有弯曲模量高、冲击韧性好性能优良等特点，并赋予管材优良的综合性能。
二、执行标准：T/GZHG 013-2020《纳米改性高密度聚乙烯（MUHDPE）合金排水管》 贵州省化学化工学会团体标准

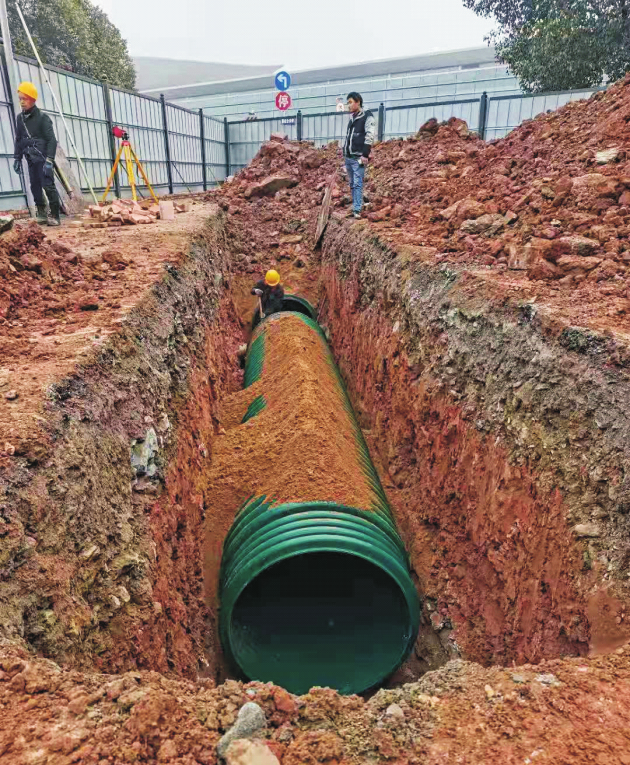

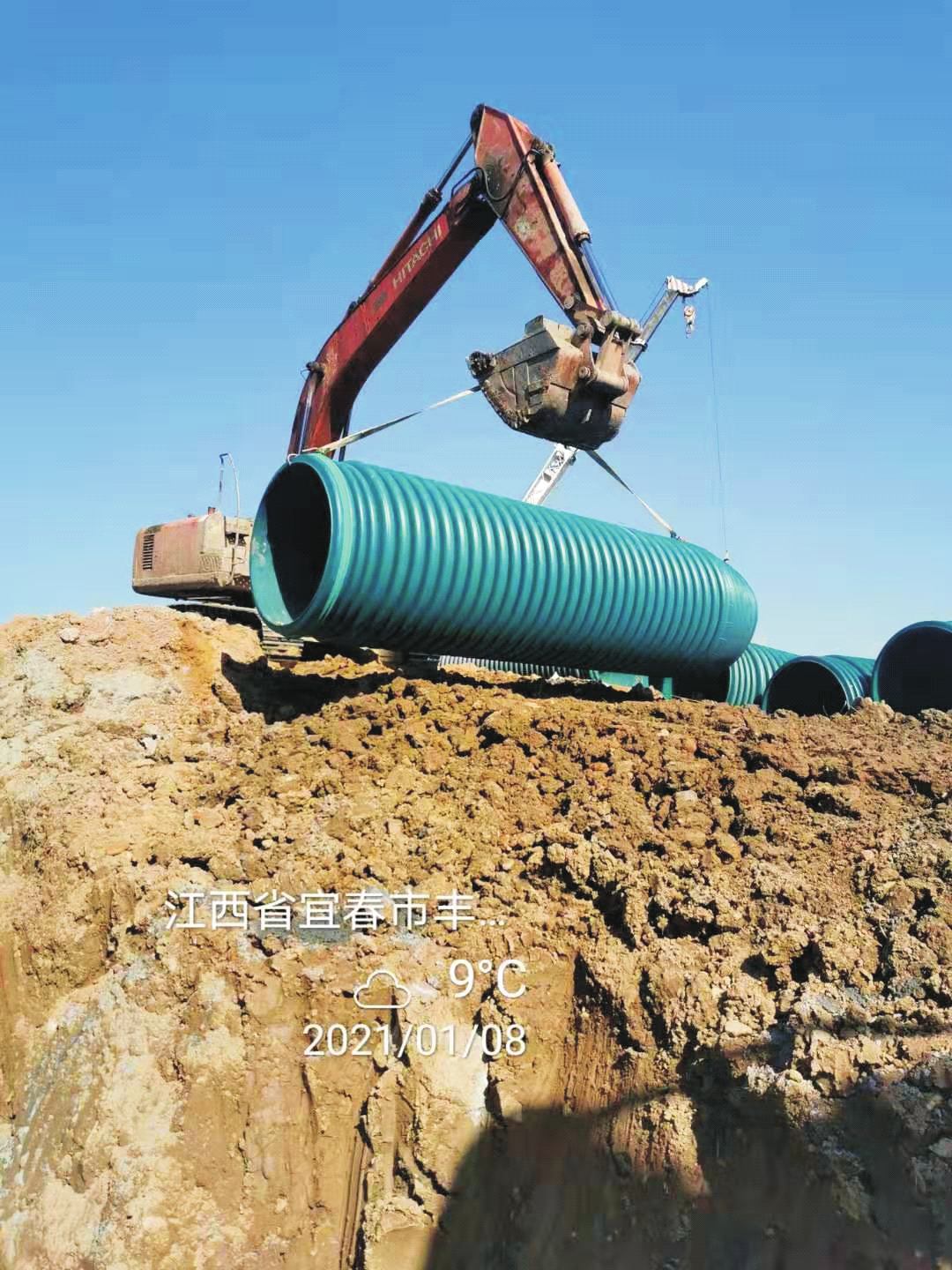

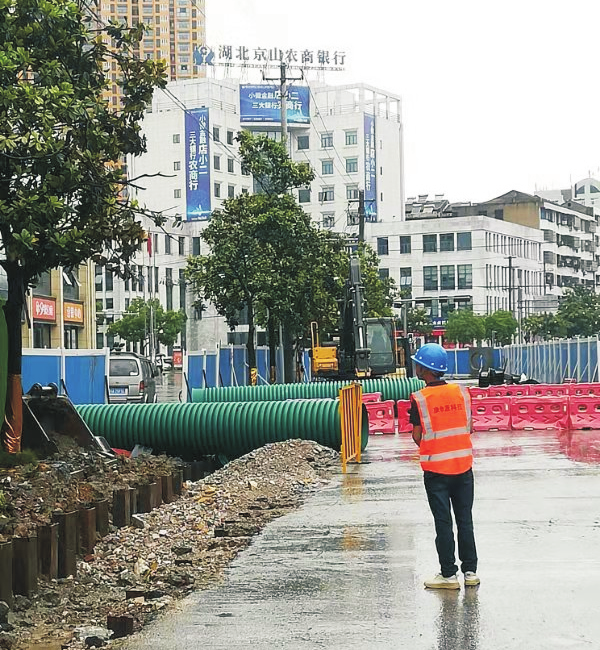

三、产品用途：市政工程道路排污和排水管材、城镇污水处理厂管网工程、城市管廊、高速公路、桥梁排水工程、截污管道工程、泄洪排洪工程、涵洞等领域。
四、产品特性：
1.MUHDPE合金管利用高分子量聚乙烯、高分子量共聚增容剂、纳米增强材料，通过瑞士BUSS公司的往复式单螺杆挤出机进行材料改性，采用全自动高速合金管生产线挤出成合金管管材。
2.MUHDPE合金管经检测机构进行了落锤冲击、环刚、环柔、氙弧灯、紫外荧光灯、碳弧灯加速老化试验、填埋后高载荷试验，挖掘机点接触试验、挖掘机现场碾压试验、挖掘机砂石冲击试验等试验。
3.MUHDPE合金管环刚度可达SN20以上，可应用于城市管廊、高速公路、高速铁路排水工程、市政排污工程，农村雨污分流工程、小区排污工程等领域，具备不漏水的特点，适用于喀斯特地貌。
4.MUHDPE合金管采用防脱落式橡胶圈密封承插连接：安装施工方便，施工效率高，同时， 防脱落接头具有良好的抗沉降性，可确保管材在地质沉降情况下，不脱落、不泄露，具体有如下优点:
4.1、进一步改变密封性：普通管材在对接安装后，受密封圈的反作用力，管道会向外产生的回弹，一般回弹量在5-20mm左右，因此，造成密封性能下降。而防脱落式接头，其承口端设置了防脱落卡槽，在承口端插入后且处于紧配时，插口上配带的防脱落挂钩会弹入承口端的防脱落卡槽内，限制了管道向外的回弹，因此使密封性达到优良状态，进一步改变了管道的连接密封性，确保不渗露；
4.2、抗地质沉降性好：普通的管材接头，在出现地质沉降时，接头处会脱出，引起泄露，并进一步冲刷基础，造成地坑、塌陷等事故。而防脱落式接头，因承口端设计了限位防脱落卡槽，与插口端配带的防脱落挂钩相互配合，能够在地质出现沉降时，确保不脱落，保障了工程质量安全；
4.3、管道系统整体受力均匀：普通管道未设置该防脱落结构，因此在发生地质沉降时，管道系统不会随地质变化而产生整体位置，外力将集中在接头处，造成接头处脱落并破坏。而防脱落式接头，将管道都连同一个整体，在地质出现其他变化时，整个管道系统会整体运行，产生的延展性而不破坏接头的密封性能。
五、产品物理性能
六、产品结构示意图：
七、产品连接方式
卡槽式防脱落橡胶圈密封承插连接，由带防脱落卡槽的管材承口、管材插口、密封圈、防脱落挂钩组成
承口带防脱落卡槽和插口带防脱落挂钩的MUHDPE合金排水管结构示意图
防脱落挂钩截面结构示意图
1--防脱落挂钩的挂齿，用于与承口上的防脱落卡槽配合；
2--防脱落挂钩的底座，用于固守在插口上，且位于插口的第3个波内。
防脱落挂钩组合后的结构示意图
注：防脱落挂钩由两个半圆结构组合而成，并固定在管材插口的第3个波内。
带卡槽式防脱落接头的MUHDPE合金排水管连接示意图
带防脱落卡槽的管材承口：用于承接另一条管材的插口，其在承口的内侧设置了一环向卡槽，用于与插口端的防脱落挂钩配合，起在防止管材脱落的作用。
管材插口：用于固定密封圈和防脱落挂钩，分别将密封圈和防脱落挂钩固定在插口的1个波和3个波内。
